海船衛星轉無線WIFI運營方案
一、項目背景
衛星通訊公司主要為游輪提供衛星寬帶上網服務。
目前主要向游客及其他航運人員提供有償?shù)幕ヂ?lián)網接入服務，在船舶上部署 AP 設備提供無線網絡，并對接 入的網絡設備/人員及其使用網絡情況進行記錄和流量計費。
因此，需要一套包 括計費運營、接入認證、無線覆蓋、設備運維等方面的整體解決方案。
二、需求分析及建設原則
結合XXX客戶對無線運營的規劃和技術要求，現整理需求如下：
1. 通過衛星網絡接入游輪，轉換為WIFI信號覆蓋客艙；
2. 單艘船同時上網一般在200人左右；
3. 所有的終端用戶必須通過web認證的方式進行認證上網，認證和支付方式可能是微信，手機，用戶賬戶等方式；
4. 可以針對不同的船舶（AP）、時間和SSID推送不同的Portal認證頁面，以滿足XXX公司對Portal頁面廣告業務的需求 ；
5. 基于流量計費進行計費，實現精準計費。
6. 提供基于用戶的自助服務系統，用戶在不認證的情況下亦可以訪問該平臺，進行流量查詢、充值、留言等業務操作；
7. 用戶可以通過支付寶等方式在Portal認證頁面進行繳費等業務，也可以在認證頁面進行自助開戶等操作；
8. 當衛星鏈路中斷時，船舶端的無線局域網除互聯網服務外，其他各項業務均可以正常使用，包括局域網中的流媒體服務；
2. 方案中應提供主要系統平臺應提供豐富的接口，以便滿足客戶將來基于免認證、微信關注認證、APP認證或其他平臺的無線運營需求；
3. 方案中所提供的主要設備應考慮客戶未來的運營規模，滿足大用戶數量情況下的Portal認證性能、Radius認證性能的要求；
4. 整體方案應應考慮冗余設計，最大限度保證所有設備/系統的可靠運行；
5. 具有良好的項目支持和服務能力，能夠根據客戶要求進行定制化的開發，滿足客戶的運營需求。、
1、 AP基于衛星鏈路可以很快與AC設備建立通信連接并開展業務，考慮到船舶的安裝和維護環境，AP設備應能夠做到即插即用，不需要進行復雜的設置即可工作，方便維護和更換；
2、 能夠將AP的相關配置進行持久化設置，保證在AP與AC通信終端后，AP能夠繼續工作，并保證局域網的業務不中斷；
3、 整個業務系統應提供豐富的業務接口，方便用戶完成Portal認證和上網用戶信息的增刪改查操作，以及通過接口完成用戶的下線等業務；
4、 考慮到衛星鏈路的高延遲性，需要通過設計保證彈出PORTAL和用戶認證的速度不低于有線網絡。
5、 由于船數較多，需要實現多條船的用戶和PORTAL能集中管理和集中設置，無需每船設置。
6、 需要在設計時考慮用戶多樣化的支付需求：網銀方式、支付寶方式、售賣用戶卡方式、APP交費方式、與管理系統聯動等方式。
7、 需要考慮遠程維護，要保證必要時能連接到船只進行設備維護和排查故障。
8、 開放數據庫字典文件，以便將來用戶可以進行數據挖掘和數據分析等業務。
9、 由于衛星帶寬價格較貴，必須保證用戶精準流量計費，不能浪費流量。
10、 考慮到用戶對Portal頁面的廣告業務，整個系統應支持基于SSID、AP（位置）、時間等策略進行認證頁面（內容）的展示，實現廣告按照時段、位置、內容進行投放；
11、 整個系統應保證足夠的開放，支持主流的協議，以便用戶后期可以有其他的選擇。
12、 需要考慮內容分發，實現船舶本地視頻播放功能。
13、 需要考慮多線路接入問題，以及跨衛星后，網絡切換和計費的問題。
方案
本方案中所涉及的核心產品和系統采用藍海卓越產品，由于藍海卓越產品的開放性，某些業務功能亦可以采用第三方系統/設備，包括流控、AC、AP等。該方案基于客戶需求在保證業務穩定性的情況下最大限度的滿足客戶現在及未來的業務發展需求。主要包括藍海卓越統一無線認證管理系統（Portal、Radius）、藍海卓越計費管理平臺、藍海卓越云AC、藍海卓越NAC設備以及室內吸頂AP組成。

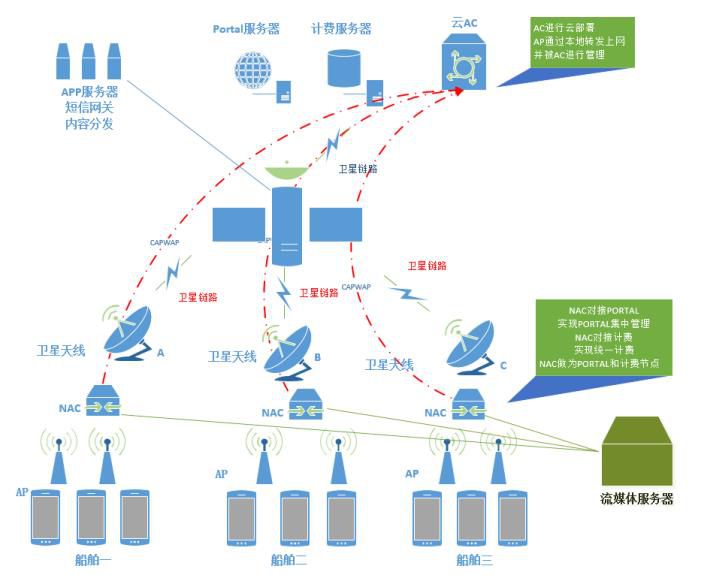

拓撲圖
2、 NAC設備與云端PORTAL結合，可以將PORTAL頁面下載到本地NAC中緩存，實現PORTAL秒彈，使用戶獲得良好的使用體驗；
3、 通過云端AC對所有的AP實行管理，或通過各船的AC設備對本船的AP設備進行管理；
4、 所有的AP設備即插即用，當衛星鏈路建立后，AP即可正常的從AC獲取參數并進行工作；
5、 當衛星鏈路由于某些原因中斷，一方面AP會繼續保證無線服務，另一方面船舶上的NAC設備會保證整個局域網業務的不中斷，使終端用戶可以繼續使用無線網絡并訪問局域網中的流媒體服務器；
6、 整個系統設計中是藍海卓越NAC設備對接機房的藍海卓越統一無線認證管理系統，實現用戶的無線接入認證上網和計費功能，同時在NAC中將ACIP置為白名單，這樣保證AP同AC之間的鏈路交互；
7、 NAC設備做為計費節點，通過認證后，獲得計費下發的流量值參數，對用戶實行精準流量計費，即使因網絡原因導致云端計費無法連接，NAC也能在用戶流量到期后，將用戶下線，以避免流量的浪費和損失；NAC設備可以保證可以提交，即使斷電重啟，所有的用戶記帳信息仍然保存，直到與計費通訊，可靠提交為止；
8、 用戶可以通過PORTAL頁面跳轉到計費自注冊頁面，通過手機號實現自注冊及交費（此方案僅適用于手機能收到短信的情況下）；
9、 用戶在欠費后，可以實現通過計費自助系統自助交費開通的功能；
10、 藍海卓越統一無線認證系統可以基于流量和時長進行計費策略，完全滿足客戶對于流量計費的需求；
11、 根據藍海卓越提供的Portal和Radius接口，可以方便的實現用戶的開戶、增刪改查業務，以及微信認證、APP認證等多種個性化的認證方式，結合支付寶及網銀接口，可以實現對用戶的繳費充值等操作；
12、 通過RADIUS接口，可以方便的在后期實現與船舶管理系統的聯動對接，對接后，用戶可以使用船舶管理系統的APP和充值系統進行充值上網；
13、 船舶可以通過衛星組播方式實現本地流媒體的內容分發，通過RADIUS接口，可以對船舶上自建的流媒體等本地服務器進行計費聯動，實現內外網分別計費功能；
14、 藍海卓越統一無線認證管理系統中的Portal策略功能，可以實現基于4W+B的模板展示功能，可以方便實現基于Portal認證頁面的廣告業務需求?；诓煌拇埃ˋPmac）、時間、SSID、終端（PC或Moblie）進行認證頁面的推送。
15、 提供數據庫字典文件，方便用戶進行大數據的挖掘和數據分析，利用數據更好的進行無線運營；
衛星通訊公司主要為游輪提供衛星寬帶上網服務。
目前主要向游客及其他航運人員提供有償?shù)幕ヂ?lián)網接入服務，在船舶上部署 AP 設備提供無線網絡，并對接 入的網絡設備/人員及其使用網絡情況進行記錄和流量計費。
因此，需要一套包 括計費運營、接入認證、無線覆蓋、設備運維等方面的整體解決方案。
二、需求分析及建設原則
結合XXX客戶對無線運營的規劃和技術要求，現整理需求如下：
1. 通過衛星網絡接入游輪，轉換為WIFI信號覆蓋客艙；
2. 單艘船同時上網一般在200人左右；
3. 所有的終端用戶必須通過web認證的方式進行認證上網，認證和支付方式可能是微信，手機，用戶賬戶等方式；
4. 可以針對不同的船舶（AP）、時間和SSID推送不同的Portal認證頁面，以滿足XXX公司對Portal頁面廣告業務的需求 ；
5. 基于流量計費進行計費，實現精準計費。
6. 提供基于用戶的自助服務系統，用戶在不認證的情況下亦可以訪問該平臺，進行流量查詢、充值、留言等業務操作；
7. 用戶可以通過支付寶等方式在Portal認證頁面進行繳費等業務，也可以在認證頁面進行自助開戶等操作；
8. 當衛星鏈路中斷時，船舶端的無線局域網除互聯網服務外，其他各項業務均可以正常使用，包括局域網中的流媒體服務；
建設原則
1. 考慮未來有其他業務的延伸，需要在建設網絡時考慮兼容性和擴展性，如：本地視頻，APP推廣，網上訂票，對接船舶管理系統等。2. 方案中應提供主要系統平臺應提供豐富的接口，以便滿足客戶將來基于免認證、微信關注認證、APP認證或其他平臺的無線運營需求；
3. 方案中所提供的主要設備應考慮客戶未來的運營規模，滿足大用戶數量情況下的Portal認證性能、Radius認證性能的要求；
4. 整體方案應應考慮冗余設計，最大限度保證所有設備/系統的可靠運行；
5. 具有良好的項目支持和服務能力，能夠根據客戶要求進行定制化的開發，滿足客戶的運營需求。、
設計要求
該技術方案應滿足以下設計要求：1、 AP基于衛星鏈路可以很快與AC設備建立通信連接并開展業務，考慮到船舶的安裝和維護環境，AP設備應能夠做到即插即用，不需要進行復雜的設置即可工作，方便維護和更換；
2、 能夠將AP的相關配置進行持久化設置，保證在AP與AC通信終端后，AP能夠繼續工作，并保證局域網的業務不中斷；
3、 整個業務系統應提供豐富的業務接口，方便用戶完成Portal認證和上網用戶信息的增刪改查操作，以及通過接口完成用戶的下線等業務；
4、 考慮到衛星鏈路的高延遲性，需要通過設計保證彈出PORTAL和用戶認證的速度不低于有線網絡。
5、 由于船數較多，需要實現多條船的用戶和PORTAL能集中管理和集中設置，無需每船設置。
6、 需要在設計時考慮用戶多樣化的支付需求：網銀方式、支付寶方式、售賣用戶卡方式、APP交費方式、與管理系統聯動等方式。
7、 需要考慮遠程維護，要保證必要時能連接到船只進行設備維護和排查故障。
8、 開放數據庫字典文件，以便將來用戶可以進行數據挖掘和數據分析等業務。
9、 由于衛星帶寬價格較貴，必須保證用戶精準流量計費，不能浪費流量。
10、 考慮到用戶對Portal頁面的廣告業務，整個系統應支持基于SSID、AP（位置）、時間等策略進行認證頁面（內容）的展示，實現廣告按照時段、位置、內容進行投放；
11、 整個系統應保證足夠的開放，支持主流的協議，以便用戶后期可以有其他的選擇。
12、 需要考慮內容分發，實現船舶本地視頻播放功能。
13、 需要考慮多線路接入問題，以及跨衛星后，網絡切換和計費的問題。
方案
本方案中所涉及的核心產品和系統采用藍海卓越產品，由于藍海卓越產品的開放性，某些業務功能亦可以采用第三方系統/設備，包括流控、AC、AP等。該方案基于客戶需求在保證業務穩定性的情況下最大限度的滿足客戶現在及未來的業務發展需求。主要包括藍海卓越統一無線認證管理系統（Portal、Radius）、藍海卓越計費管理平臺、藍海卓越云AC、藍海卓越NAC設備以及室內吸頂AP組成。
拓撲圖
方案說明
1、 PORTAL服務器放置于云端機房，所有的NAC設備放置于各船上；2、 NAC設備與云端PORTAL結合，可以將PORTAL頁面下載到本地NAC中緩存，實現PORTAL秒彈，使用戶獲得良好的使用體驗；
3、 通過云端AC對所有的AP實行管理，或通過各船的AC設備對本船的AP設備進行管理；
4、 所有的AP設備即插即用，當衛星鏈路建立后，AP即可正常的從AC獲取參數并進行工作；
5、 當衛星鏈路由于某些原因中斷，一方面AP會繼續保證無線服務，另一方面船舶上的NAC設備會保證整個局域網業務的不中斷，使終端用戶可以繼續使用無線網絡并訪問局域網中的流媒體服務器；
6、 整個系統設計中是藍海卓越NAC設備對接機房的藍海卓越統一無線認證管理系統，實現用戶的無線接入認證上網和計費功能，同時在NAC中將ACIP置為白名單，這樣保證AP同AC之間的鏈路交互；
7、 NAC設備做為計費節點，通過認證后，獲得計費下發的流量值參數，對用戶實行精準流量計費，即使因網絡原因導致云端計費無法連接，NAC也能在用戶流量到期后，將用戶下線，以避免流量的浪費和損失；NAC設備可以保證可以提交，即使斷電重啟，所有的用戶記帳信息仍然保存，直到與計費通訊，可靠提交為止；
8、 用戶可以通過PORTAL頁面跳轉到計費自注冊頁面，通過手機號實現自注冊及交費（此方案僅適用于手機能收到短信的情況下）；
9、 用戶在欠費后，可以實現通過計費自助系統自助交費開通的功能；
10、 藍海卓越統一無線認證系統可以基于流量和時長進行計費策略，完全滿足客戶對于流量計費的需求；
11、 根據藍海卓越提供的Portal和Radius接口，可以方便的實現用戶的開戶、增刪改查業務，以及微信認證、APP認證等多種個性化的認證方式，結合支付寶及網銀接口，可以實現對用戶的繳費充值等操作；
12、 通過RADIUS接口，可以方便的在后期實現與船舶管理系統的聯動對接，對接后，用戶可以使用船舶管理系統的APP和充值系統進行充值上網；
13、 船舶可以通過衛星組播方式實現本地流媒體的內容分發，通過RADIUS接口，可以對船舶上自建的流媒體等本地服務器進行計費聯動，實現內外網分別計費功能；
14、 藍海卓越統一無線認證管理系統中的Portal策略功能，可以實現基于4W+B的模板展示功能，可以方便實現基于Portal認證頁面的廣告業務需求?；诓煌拇埃ˋPmac）、時間、SSID、終端（PC或Moblie）進行認證頁面的推送。
15、 提供數據庫字典文件，方便用戶進行大數據的挖掘和數據分析，利用數據更好的進行無線運營；
