一、公寓運營模式

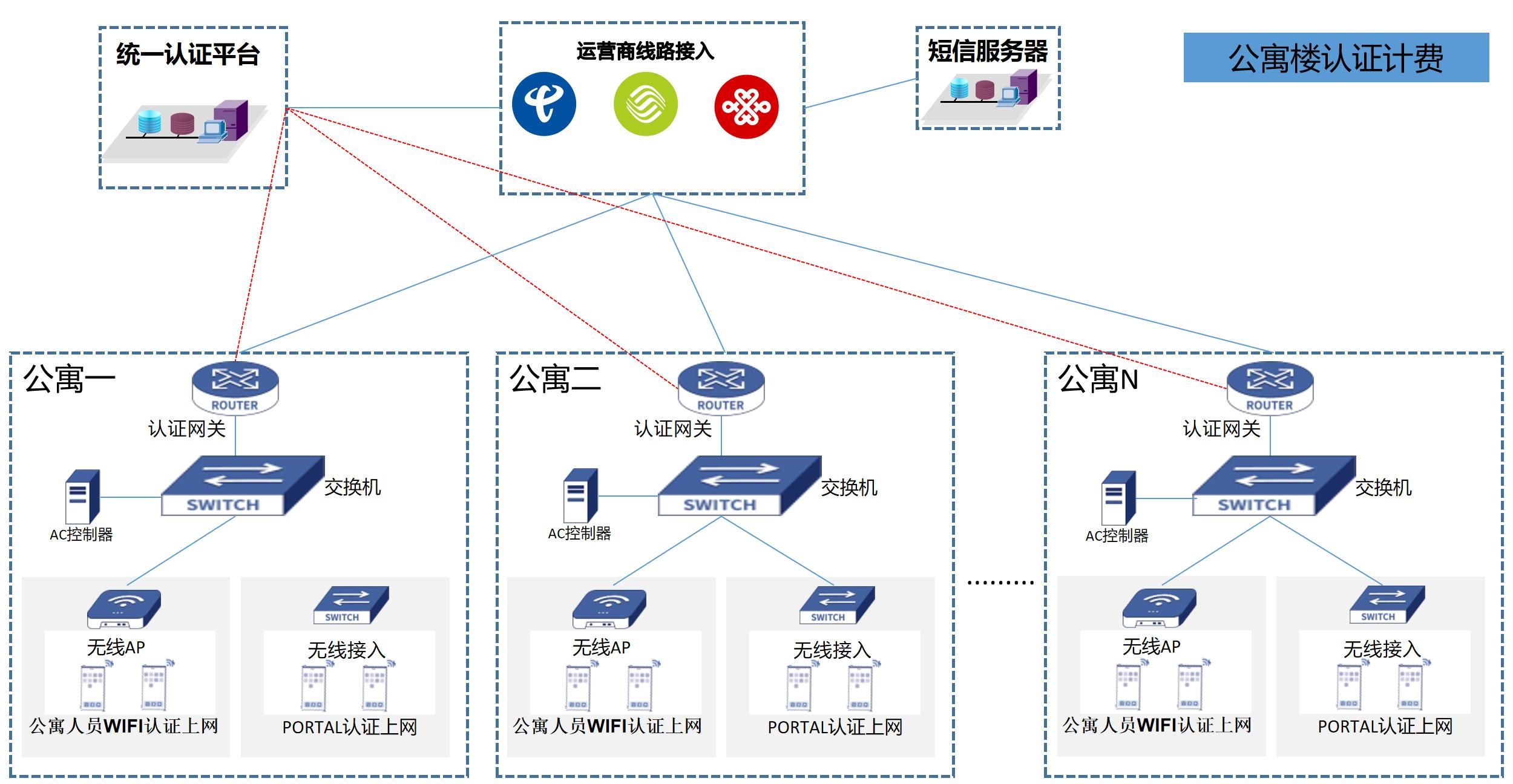

1. 網絡拓?fù)鋱D



2. 拓?fù)湔f(shuō)明

Ø 公寓用戶向WIFI運營商購買包年套餐，公寓WIFI運營商給公寓配備光貓撥號上網。
Ø 公寓WIFI運營商為公寓每間房間配置一個無線AP，無線AP采用胖AP模式，NAT上網。
Ø 無線AP接受AC統一管理，并不告知用戶登錄管理密碼。
Ø 用戶連接無線WIFI信息，獲取IP地址，首次上網會彈出PORTAL頁面 ，要求用戶輸入帳號密碼認證，新用戶要求用戶進行注冊，用戶通過點擊注冊按紐進行注冊。
Ø 注冊成功后，用戶通過支付寶或微信交費，交費成功，即可直接上網。
Ø 在交費有效期內，用戶無感知上網，無需頻繁彈出認證頁面進行認證。
Ø 在AP下一個用戶認證成功，即可同一AP下所有用戶均可上網，無需多人，多終端進行誰上。
Ø 用戶套餐到期，再次彈出PORTAL頁面，在用戶使用支付寶或微信進行續費后，即可正常上網。



3. 方案使用設備

完整的系統主要由：移動終端（智能手機、平板電腦、筆記本等）、認證網關、ONU/AP、OLT或AC、認證網關、計費服務器等組成。在整體方案中，它們充當?shù)慕巧謩e如下：
1. 移動終端：用戶使用手機、平板等移動終端設備連接到公寓WLAN無線網絡中；
2. ONU+AP：無線接入點，實現一定區域內無線信號的覆蓋；
3. OLT或AC：集中控制管理所有ONU設備；
4. 認證網關為進行多運營商線路接入、NAT功能；
5. 認證網關：同時負責對用戶進行重定向，并與認證計費系統對接，完成用戶的PORTAL認證；
6. Portal服務器：同代撥網關設備對接，實現Portal認證頁面的彈出和無線認證流程，認證頁面支持任意網頁語言進行定制設計，針對不同的SSID推送不同的認證頁面；
7. 計費服務器：負責公寓無線上網用戶進行開戶和套餐管理，并通過Portal認證頁面實現認證上網。
