一、項目背景

在信息迅猛發展的今天，國內所有高校均實現了有線校園的建設。但隨著教學設施的完善，越來越多的便捷式計算機終端被帶進了校園，教師和學生對高校校園網的依賴性愈來愈高，“隨時隨地獲取信息”已成為廣大師生們的新需求。而無線校園網絡的快速發展與應用，將對學校的教學模式、教學理念及教學管理產生深遠的影響，也將對學校教師、學生的學習、生活方式產生積極影響。

無線局域網絡不僅可以覆蓋課堂、教室、宿舍、閱覽室等經常使用網絡的場所，除此之外，校園的草坪、操場、學生宿舍、家屬區、教學樓更是無線網絡發揮功效的場所。因此，在整個校園內，同一個設備可以在任何時候、任何地方與校園網絡連接，不間斷地訪問校園網絡資源。

同時針對學生和教職工家屬基于無線網絡進行寬帶運營，也是高校無線網絡建設中考慮的重要環節?；谛@無線網向不同的用戶群體提供不同的無線上網服務，教職工可以基于無線開展教學活動訪問某些教育網資源，學生和家屬可以基于無線進行付費上網。而傳統無線網絡的接入方式，用戶上網需要得知無線密碼或者不需要密碼直接接入到無線網絡中，不僅在安全上存在一定的隱患，網絡運行也不夠穩定更不能對接入用戶進行管理控制，實際操作起來也不夠方便，使無線網絡的效果大打折扣。因此如何部署一套可運營、可管理、可靠高效的無線網絡已經成為校園無線網絡建設的當務之急。

二、需求分析

藍海卓越針對目前高校在無線認證和計費中存在的問題，推出適合高校校園的無線認證計費解決方案，該方案需要滿足以下需求：

1、支持多種認證方式，包括針對教師的AD域認證上網，以及針對宿舍學生和教職工家屬的靜態用戶名密碼認證上網；

2、支持基于不同的SSID推送不同的Portal認證頁面，面向開展教學活動的教師和上網沖浪的學生及教職工家屬推送不同的認證頁面；

3、支持對接學校現有的管理系統數據庫或LDAP數據庫，教師可以直接在認證頁面輸入相關AD賬戶密碼進行認證上網；

4、學生和教職工家屬可以采用付費的方式上網，通過向高校信息中心提供相應的證件辦理無線上網套餐，套餐可以按照包月/包年基于時長或者流量進行計費，并通過靜態用戶名密碼的方式認證上網，套餐到期后賬戶停機；

5、可以對認證頁面、認證成功頁面進行高度定制，支持多種網頁設計語言，以實現對認證頁面自由設計的需求；

6、方便管理，能夠?qū)崿F(xiàn)對接入無線網絡中的用戶進行上網時間、上傳下載速度及認證有效期等方面控制管理；

7、認證成功后可以實現強制跳轉至高校官網或其他指定網站，可以有效的進行宣傳和推廣；

部署方便，維護簡單，同時對整體設備需要易操作易管理，維護簡單；將來增加覆蓋范圍和用戶數量能夠方便的進行擴展升級。

三、方案詳細說明

藍海卓越結合廣泛的無線認證計費市場需求，推出藍海卓越Portal無線認證系統及AC、AP等無線網絡產品，最大限度的滿足現有無線認證計費的市場需求。通過藍海卓越Portal系列產品，用戶可以方便的組建無線認證網絡，實現WEB認證、認證頁面自定義等功能；通過藍海卓越計費管理系統，實現用戶管理、套餐管理等功能。

三、方案拓?fù)鋱D

藍海卓越無線認證系統主要由：移動終端（智能手機、平板電腦、筆記本等）、AC控制器、AP、藍海卓越Portal服務器、藍海卓越Radius服務器以及高校管理系統/AD域服務器組成。在整體方案中，它們充當?shù)慕巧謩e如下：

1、移動終端：用戶使用手機、平板等移動終端設備連接到校園WLAN無線網絡中；

2、AP：無線接入點，實現一定區域內無線信號的覆蓋；

3、AC控制器：集中控制管理所有AP設備，根據需求建立針對教師教學和學生家屬的兩個SSID；

4、藍海卓越Portal服務器：同AC設備對接，實現Portal認證頁面的彈出和無線認證流程，認證頁面支持任意網頁語言進行定制設計，針對不同的SSID推送不同的認證頁面；

5、藍海卓越計費管理服務器：負責對學生和家屬無線上網用戶進行開戶和套餐管理，并通過Portal認證頁面實現認證上網；

6、高校管理系統/AD域：采用高效現有的數據庫或者AD域數據庫，對接藍海卓越Portal服務器中的Radius系統，以便教師基于AD域賬戶通過教師SSID進行認證上網。

四、關鍵點：

1. AC/AP是獨立運行。

2. 所有的網絡連接通過三層交換機上傳到認證網關進行認證

3. 所有的認證需要通過校園認證平臺認證后才可上網

4. 學校需要進行上網認證

5. 學校需要進行MAC無感知認證

6. 學生上網需要自注冊，自助交費

7. 有可能需要給老師提供免費帳號

8. 有可能需要綁定學生卡帳號

五、校園認證的場景及流程：

1. 學生連接WIFI，彈出PORTAL頁面。

2. 學生在PORTAL頁面點擊自注冊，在校園認證平臺完成注冊和繳費，認證網關校園認證平臺做白名單處理，以方便用戶在未交費前可以注冊及繳費。（此場景下，校園認證平臺需要可以連接微信和支付寶的服務器）

3. 學生注冊完成后，可以在PORTAL頁面點擊按紐，進行綁定操作，即將用戶帳號和學生證號或手機號進行綁定，以便在后期認證過程中，輸入任意一種帳號即可進行認證。

4. 學生在彈出的頁面輸入帳號密碼認證，校園認證平臺，自動將該用戶的MAC地址進行記錄，與帳號綁定，并交認證結果返回給認證網關。

5. 學生離開網絡，平臺上將用戶下線，當學生再次連接時，流控網關自動識別到用戶上線，與校園認證平臺聯動，使MAC無感知功能生效，自動幫助學生進行認證上網。

6. 如果校園網絡是二層網絡，即AP到流控網關均是二層網絡架構，則流控網關與校園認證平臺直接進行MAC無感知認證。

7. 學生帳號到期，MAC無感知失效，重新彈出認證頁面，學生通過PORTAL頁面跳轉到自助系統進行交費。

8. 采用流控網關內置的防代理功能實現，防止一個用戶交費，共享給多個用戶上網。

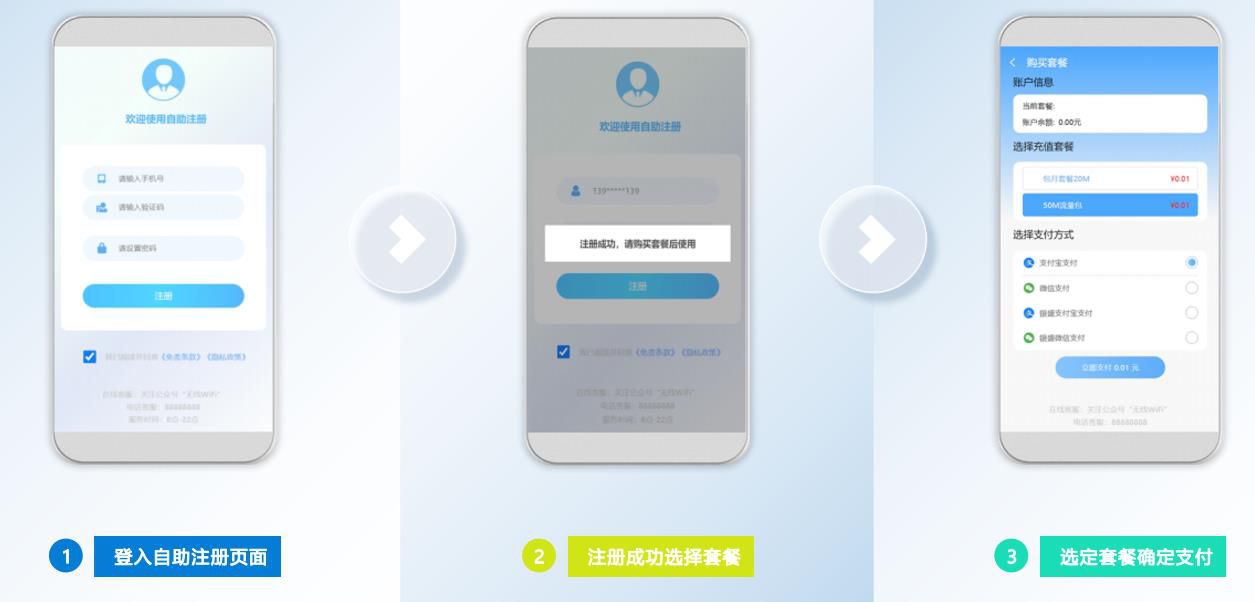

六、自助開戶示意圖：
